Proline 520.450 ANC – SX

Dane techniczne

  • Min. średnica cięcia ø 5 mm
  • Odległość podstawy imadła od podłoża 780 mm
  • Wymiar taśmy tnącej 6020 x 41 x 1,3mm
  • Prędkość taśmy Falownik – płynna regulacja 20-120m/min
  • Moc przyłączeniowa 7,5 KW
  • Wymiary (sz x dł x wys) 2900 x 2050 x 2400mm
  • Waga 1600 kg
  • Maksymalna średnica cięcia: ø 450
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 6020 x 41 x 1,3mm
  • Prędkość taśmy: Falownik – płynna regulacja 20-120 m/min
  • Cięcie pod kątem: Tylko kąt 0°
  • Imadło: Hydrauliczne

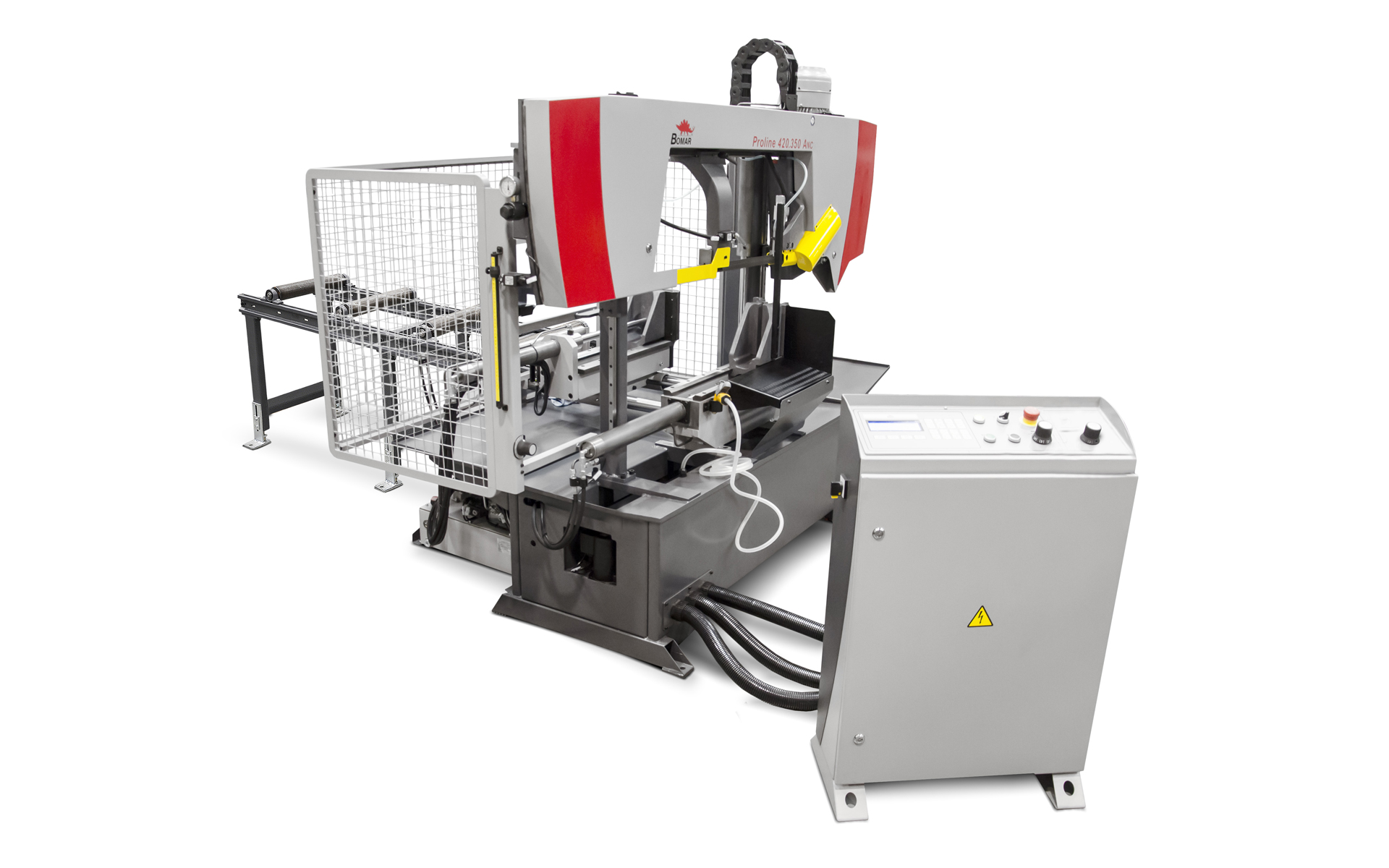

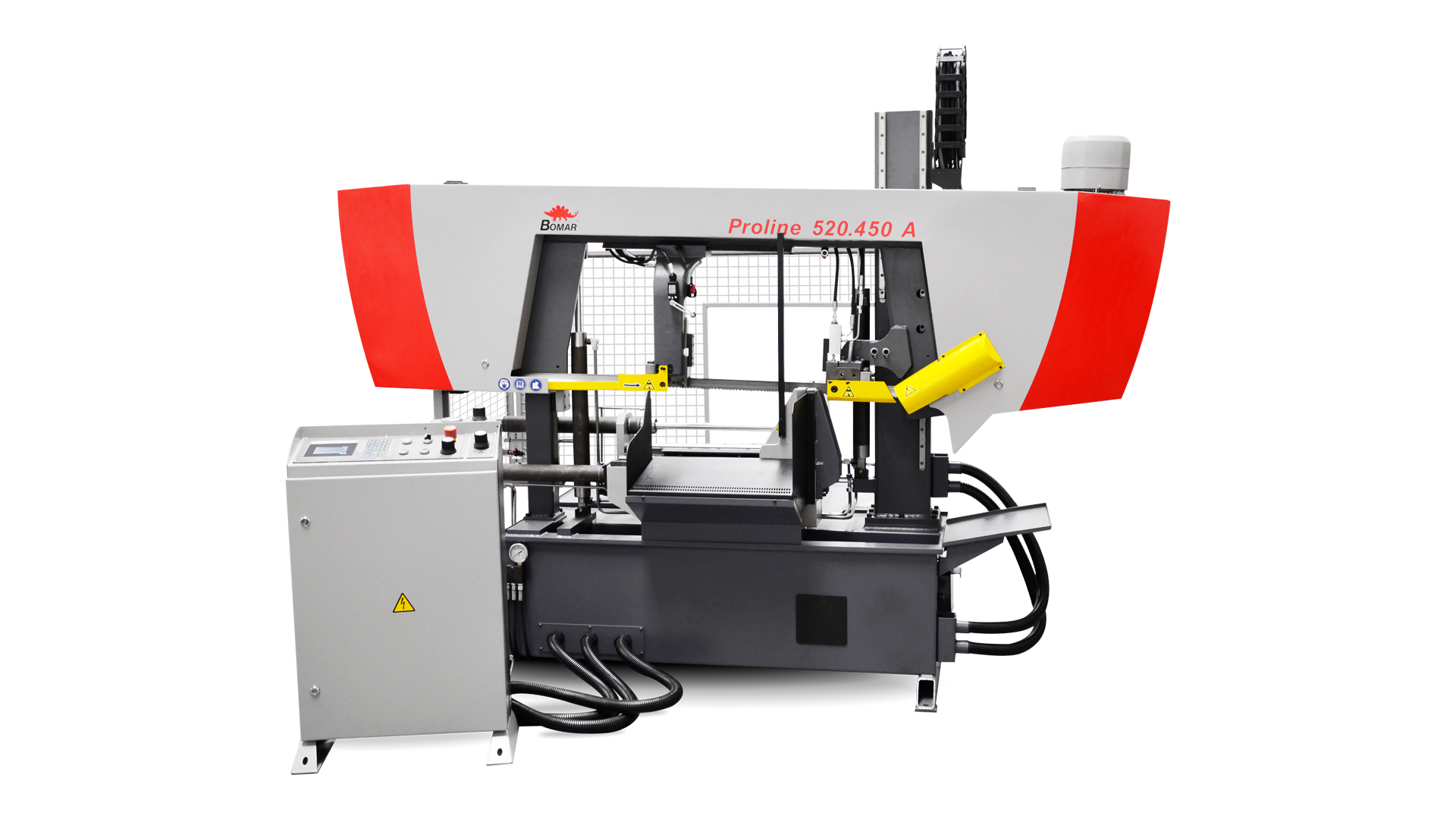

Proline 520.450 ANC – SX – Prezentowana automatyczna dwukolumnowa przecinarka taśmowa, przeznaczona do cięcia pod kątem prostym materiału o średnicy do 450 mm, zapewnia wysoką jakość przy dostępnej cenie.

Ramię piły jest prowadzone przez dwie wytrzymałe kolumny oraz jest ułożone na fabrycznie montowanych bezluzowych prowadnicach linearnych z jednej strony i pomocniczej prowadnicy po drugiej stronie.

Doskonała wydajność cięcia wynika z następujących funkcji: prowadnica z trójstronnie spiekanych węglików precyzyjnie prowadząca taśmę o wysokości 41 mm oraz synchronicznie pracująca szczotka, zgarniająca wióry. Podawanie materiału pod taśmą, zacisk materiału oraz posuw ramienia sterowane są hydraulicznie.

Maksymalna długość podania w jednym posuwie wynosi 600 mm. Dane wprowadzane są w formie dialogowej za pomocą łatwej w obsłudze klawiatury membranowej oraz wyświetlacza.

Programowanie obywa się w prostych krokach, a dzięki zastosowaniu graficznego wyświetlacza poszczególnych odcinków, użytkownik zyskuje łatwość sterowania maszyną. Po przełączeniu urządzenia do pracy w trybie ręcznym, każdą z funkcji urządzenia można sterować odrębnie. Wszystkie elementy sterujące zlokalizowane są swobodnie regulowanym panelu sterowania.

Mocowanie materiału odbywa się za pomocą imadła o pełnym skoku. Maszyna wyposażona jest w konwerter częstotliwości, który umożliwia ustawienie optymalnej prędkości taśmy, w zależności od ciętego materiału, w zakresie 20-120 m/min; funkcja ta zdecydowanie zwiększa zarówno żywotność piły taśmowej jak i wydajność urządzenia.

Taśma jest nachylona do powierzchni załadunkowej imadła pod kątem 2°, co znacznie skraca czas cięcia i przyczynia się do wydłużenia żywotności piły taśmowej. Dzięki sztywności ramion, dwukolumnowe przecinarki taśmowe ze stałym położeniem ramienia osiągają znacznie krótsze czasy cięcia (zwłaszcza w przypadku cięcia pełnych materiałów) niż maszyny z przegubowym ramieniem piły taśmowej.

Wyposażenie standardowe

  • Praca w cyklu automatycznym
  • Dwukolumnowa konstrukcja
  • Programowanie ilości odcinanych detali
  • Elektroniczne ustawienie długości odcinanego detalu
  • Komendy w języku polskim
  • Dotykowy pulpit sterowniczy z wyświetlaczem LCD
  • Elektroniczny odczyt prędkości piły
  • System ADFR
  • Funkcja pamięci położenia ramienia
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Hydraulicznie imadła stałe i podające
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE
